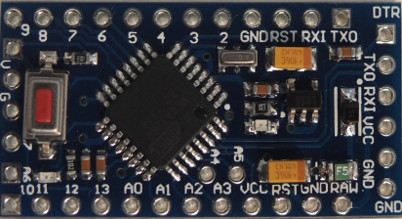

• Arduino nano pro

  Utilisation d'une carte Arduino nano pro à 3$ et le banc de développement associé: carte programmation à 3$ et interface RS232-USB à 3$ pour dialogue avec le PC.
  Le développement est fait sous LinuxMint 15 (gratuit) avec le compilateur avr-gcc (gratuit), un makefile (gratuit) d'origine Jörg Wunsch ou Guido Socher (Tuxgraphics), la programmation sous avrdude (gratuit) et la doc Atmel du microcontrôleur ATmega328p de la carte (660 pages, gratuites) ici (pdf 2Mo V1.0 nov 2013)




• Arduino, interruptions ou polling

  compare différentes vitesses de réaction aux interruptions Arduino/at mega328 ici ici

• programmateur famille AVR par port série

  programmateur simple, réalisable à la main, de toute la famille AVR (tout ce qui est supporté par avrdude) et Arduinos ici

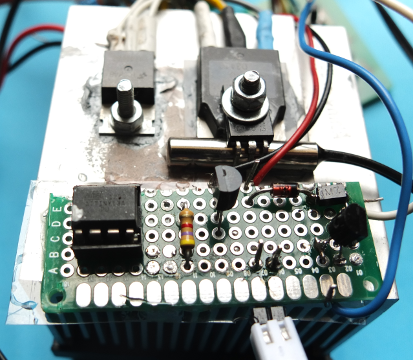

• Thermostat de ventilateur

  C'est une commande de ventilateur pour une alimentation de labo programmable (kit Tuxgraphics) qui ne commande la ventilateur que lorsque la température du transistor de sortie monte au-delà de 30°C (pour limiter le bruit), puis augmente progressivement sa vitesse jusqu'à 50°C, au-delà, le ventilateur est à fond. Montage à très bon marché. ici (pdf 0.5Mo V1.0 oct 2015)

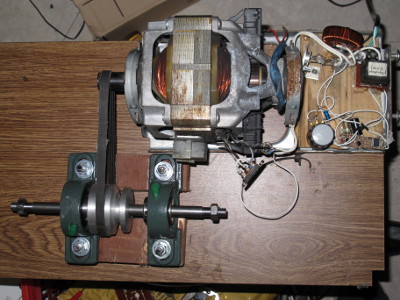

• Banc d'essais dynamos/volants matgnétiques

  C'est un banc d'essais de dynamos qui permet de monter des dynamos / alternateurs et de les essayer dans les deux sens à différents régimes. Il s'adapte aux variations éventuelles de la fréquence du secteur.
  le banc tourne de 150 à plus de 10 000 rpm
  ici (pdf 4 Mo oct 2016)

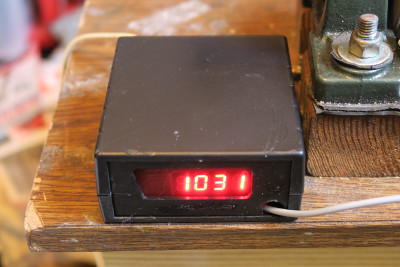

• compte-tours de machine

  C'est un compte-tours à LED bien visible, qui mesure la vitesse du banc d'essais dynamo.
  Il utilise un afficheur 4 digits (à 2$) multiplexé en mode série, à base de registres à décalage HC595, et un microcontroleur atmel tiny13 (à 0,2 €). Il mesure la rotation de 20 à 9999 t/min
  ici (pdf 1Mo V1.0 oct 2015)
  une autre version (autres composants) dédiée Solex / Moriyama ici (pdf 1Mo V1.0 oct 2015)
  <

video ici : ici (pdf 190Mo oct 2016)




• Calibrateur de microcontrôleurs

  C'est un calibrateur de microcontrôleurs Atmel ATtiny xx qui permet de mesurer le convertisseur ADC interne et la fréquence d'horloge interne ici (pdf 300ko mai 2013)
  la video : http://www.hackerschicken.eu/www/electric/video_rpm

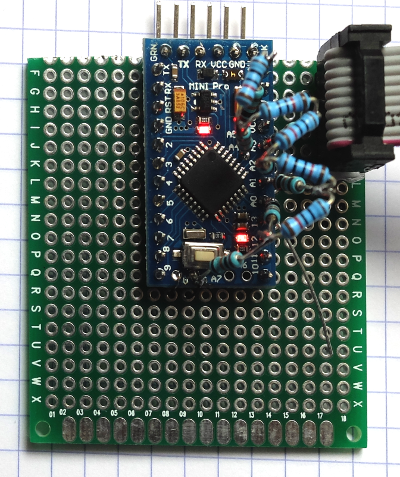

• générateur DDS R2R

  C'est un générateur BF jusqu'à 2.5kHz sinus 6 bits (1.3% distorsion) ou autre forme entrée en table. Utilise un arduino nano à moins de 3$ et douze résistances. Fréquence ajustable ici (pdf 600ko juil 2015)

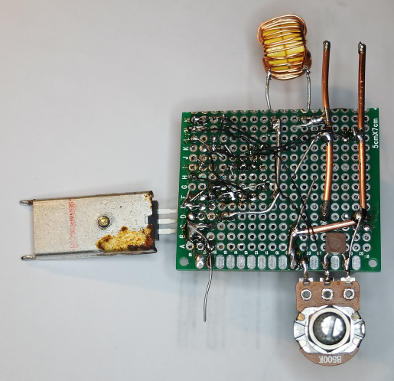

• testeur de saturation de bobines- saturomètre

  permet de mesurer la gamme de courant utile d'une bobine, sans la saturer (in english) ici (pdf 3Mo may 2017)




• stroboscope

  permet de vérifier le point d'allumage réel ici (pdf 2Mo avril 2019)

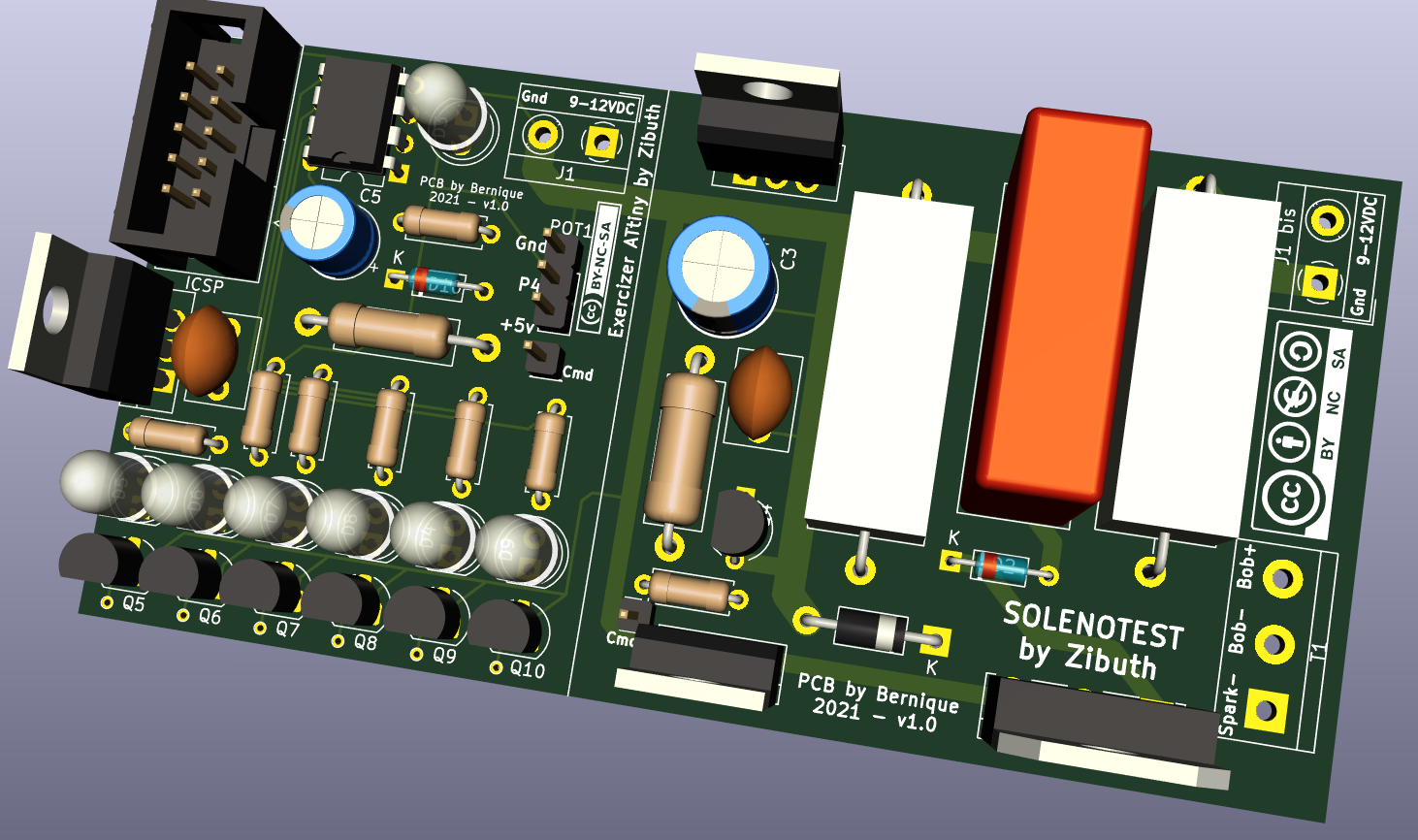

• solenotest

  permet de vérifier le fonctionnement des bobines d'allumage aussi bien de volants magnétiques que de bobines classiques
  * voir video www.hackerschicken.eu/www/electric/DSC_0213.MOV ici (pdf 3Mo avril 2021)
